Metódy bezvýkopovej technológie: HDD, Berstlining a Relining
Bezvýkopové technológie sa využívajú pri inštalácii, opravách a výmene potrubí bez nutnosti rozsiahlych zemných prác.
Medzi najpoužívanejšie metódy patria HDD (Horizontal Directional Drilling), Berstlining a Relining.
HDD - Horizontálne riadené vŕtanie (Horizontal Directional Drilling)
Horizontálne riadené vŕtanie (HDD) je moderná bezvýkopová technológia určená na inštaláciu podzemných inžinierskych sietí, ako sú vodovody, kanalizácie, plynovody. Táto metóda umožňuje prekonávať prekážky, ako sú cesty, rieky, železnice či budovy, bez nutnosti rozsiahlych výkopových prác.
Postup realizácie HDD
1. Pilotné vŕtanie Pomocou riadenej vŕtacej hlavice sa vytvorí pilotný vrt podľa požadovaného smeru.
2. Vŕtanie sa riadi pomocou špeciálneho navigačného systému, ktorý umožňuje presné ovládanie hĺbky a trasy.
3. Rozšírenie vrtu Po dosiahnutí cieľového bodu sa vrt postupne rozširuje pomocou rozširovacích nástrojov (reamerov).
4. Priemer sa zväčšuje podľa veľkosti potrubia, ktoré sa do otvoru zatiahne.

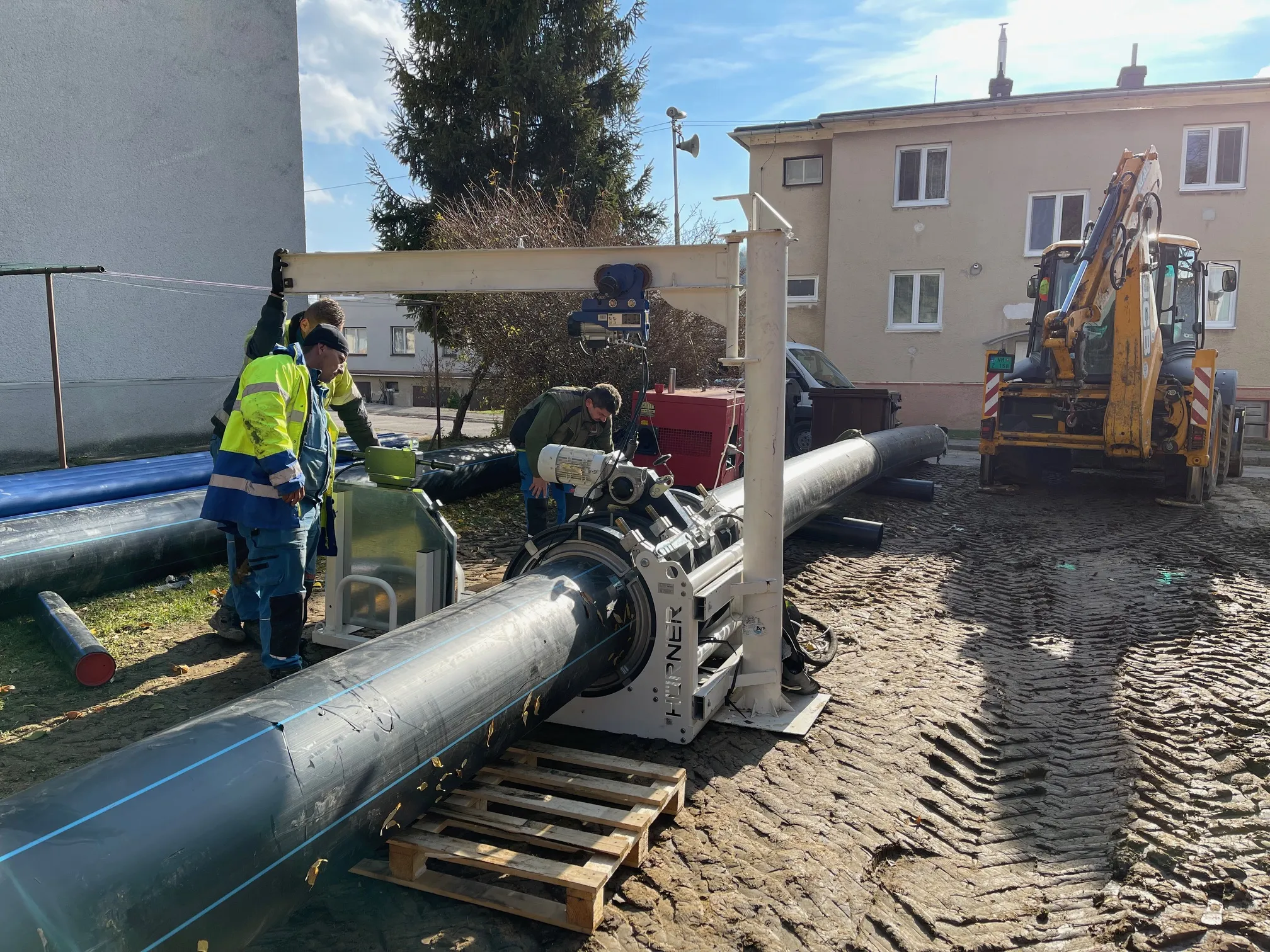

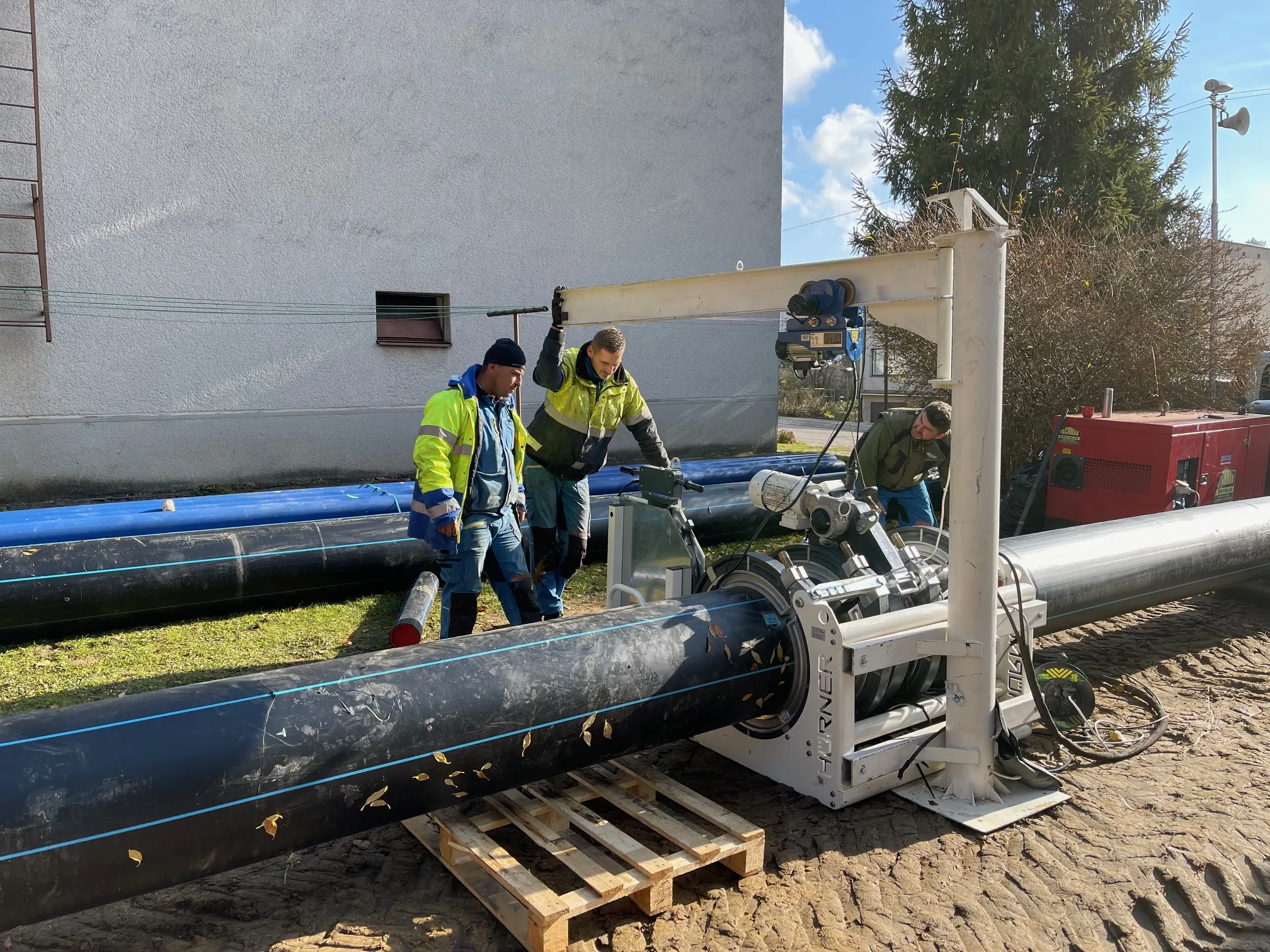

5. Zatahovanie potrubia Do rozšíreného vrtu sa zatiahne nové potrubie, ktoré môže byť z materiálov ako HDPE, oceľ
Výhody HDD technológie
✅ Minimálne narušenie povrchu - ideálne pre mestské oblasti, kde by výkopy spôsobili dopravné obmedzenia.
✅ Možnosť prekonania prekážok - vhodné pre vŕtanie pod cestami, riekami, železnicami či budovami.
✅ Presné smerovanie - technológia umožňuje detailné riadenie trasy vrtu.
✅ Ekologická metóda - menší zásah do krajiny a minimálne narušenie životného prostredia.
✅ Úspora času a nákladov - v porovnaní s tradičnými výkopovými metódami je realizácia rýchlejšia a ekonomickejšia.

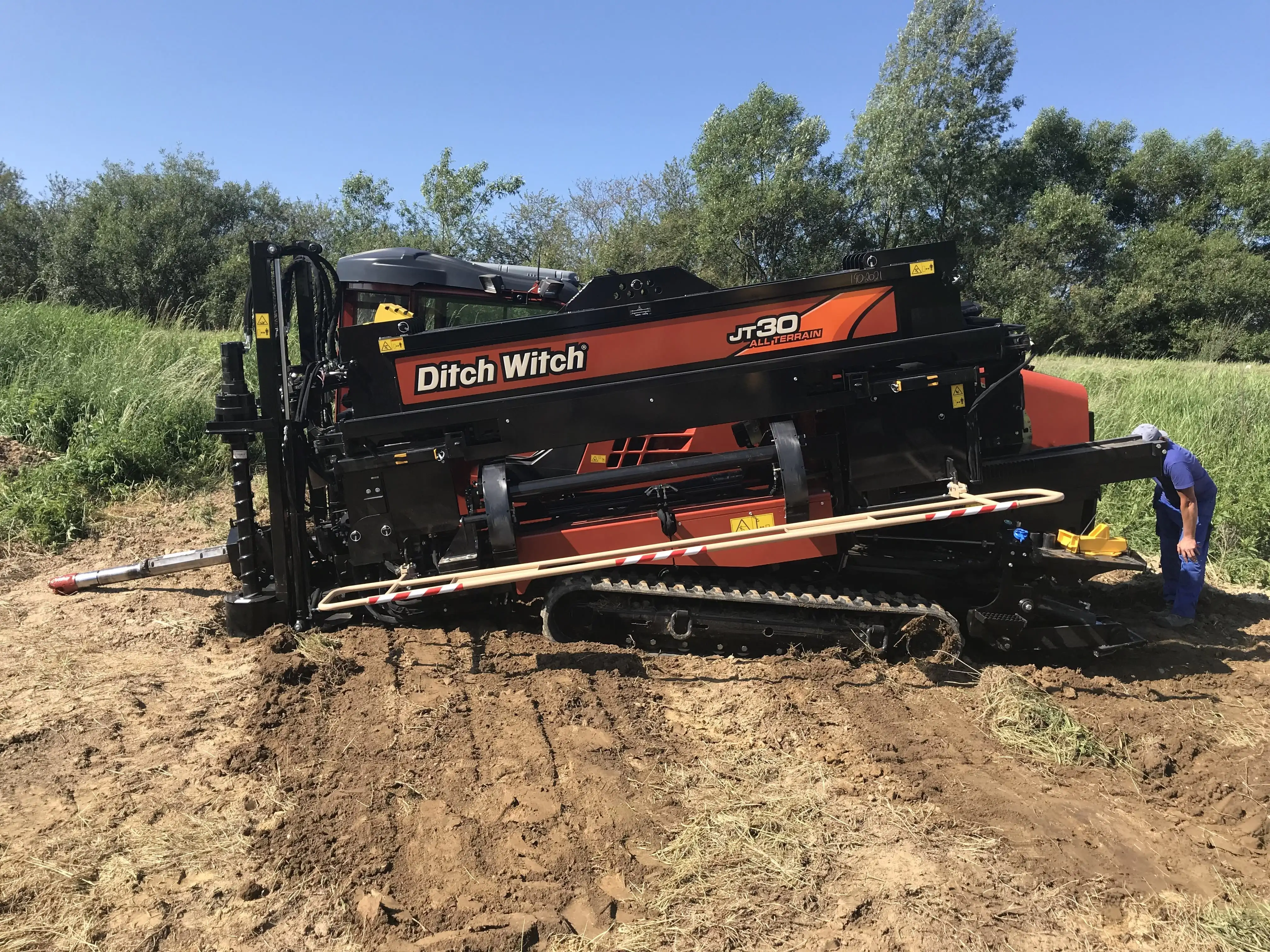

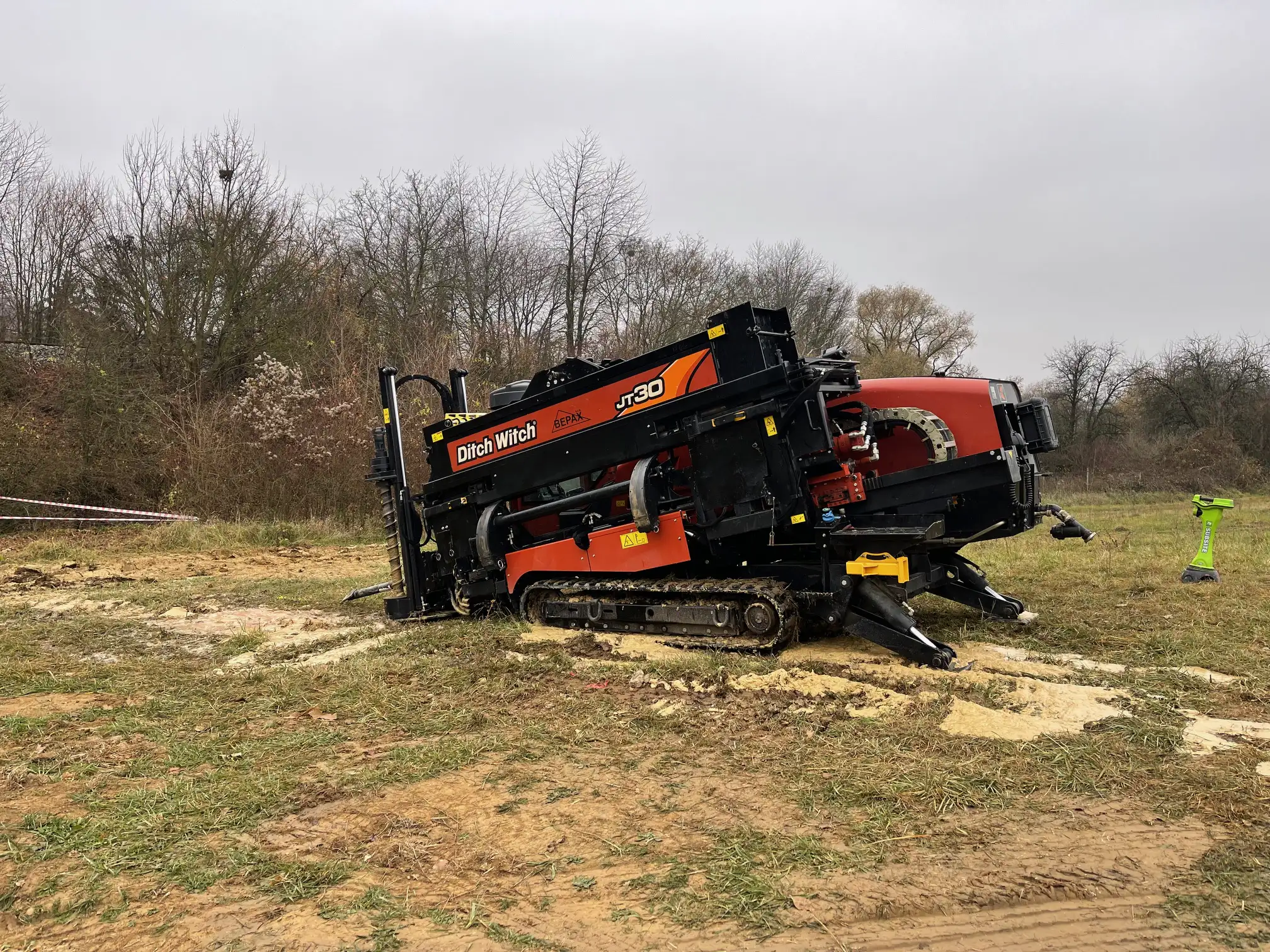

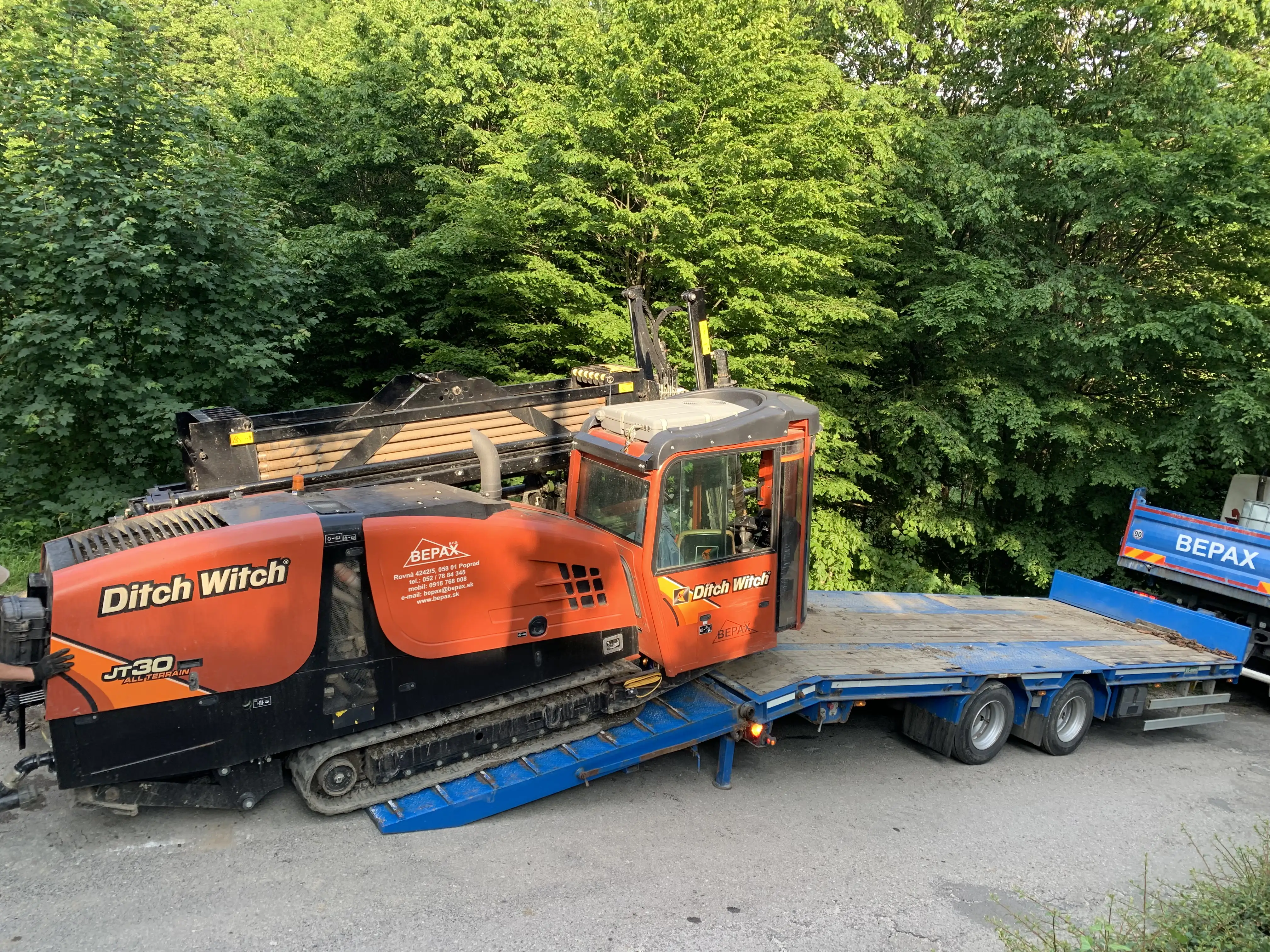

DITCH WITCH AT 30
Naša firma disponuje vŕtacím strojom DITCH WITCH AT 30, ktorý je schopný pracovať aj v najnáročnejších podmienkach, vrátane všetkých typov pôdy a skalného masívu. Maximálny priemer zťahovaného potrubia je D500 mm.
HDD technológia
HDD technológia je v súčasnosti jednou z najefektívnejších metód pre podzemné inštalácie, ktorá minimalizuje narušenie infraštruktúry a životného prostredia.

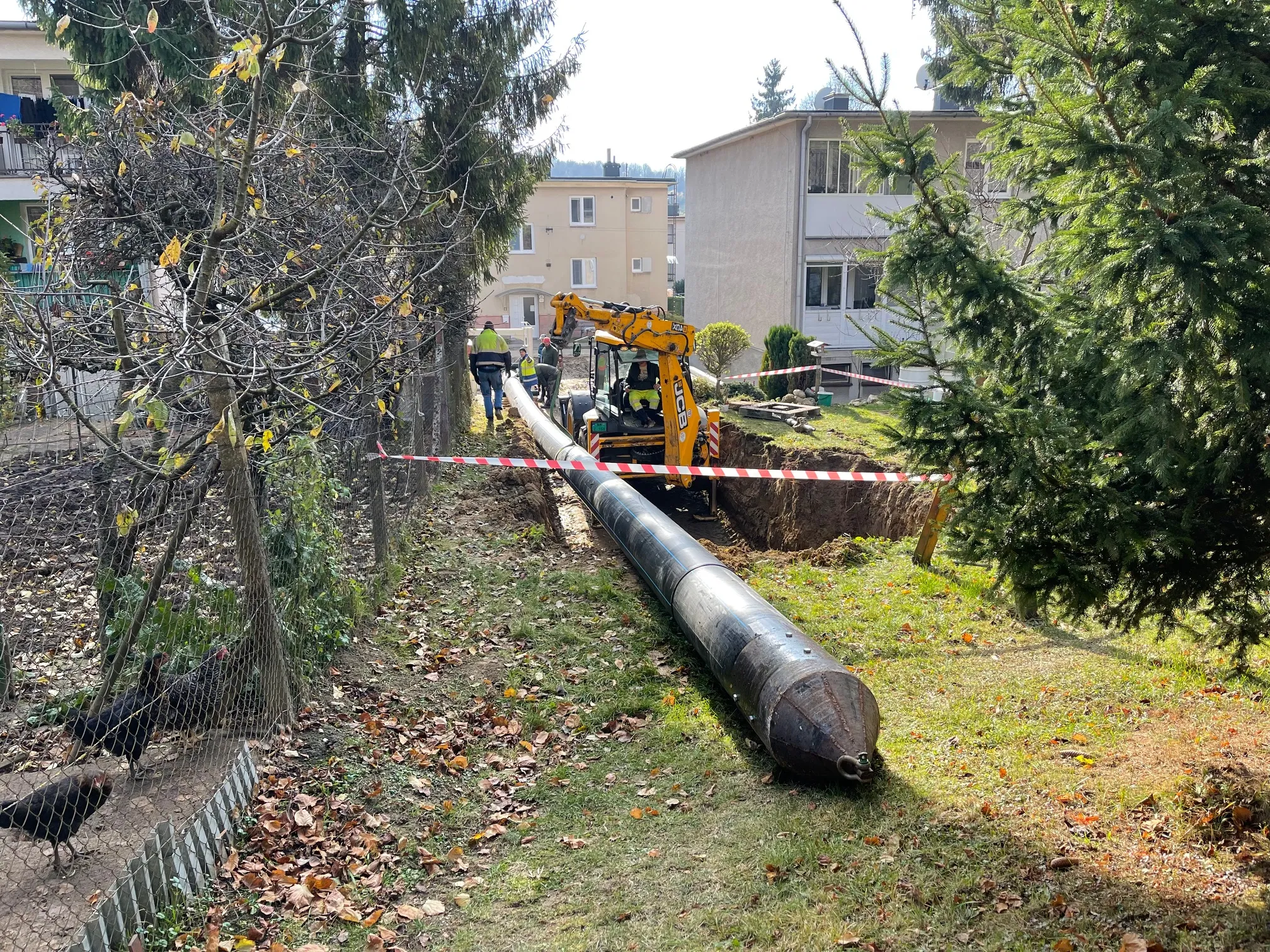

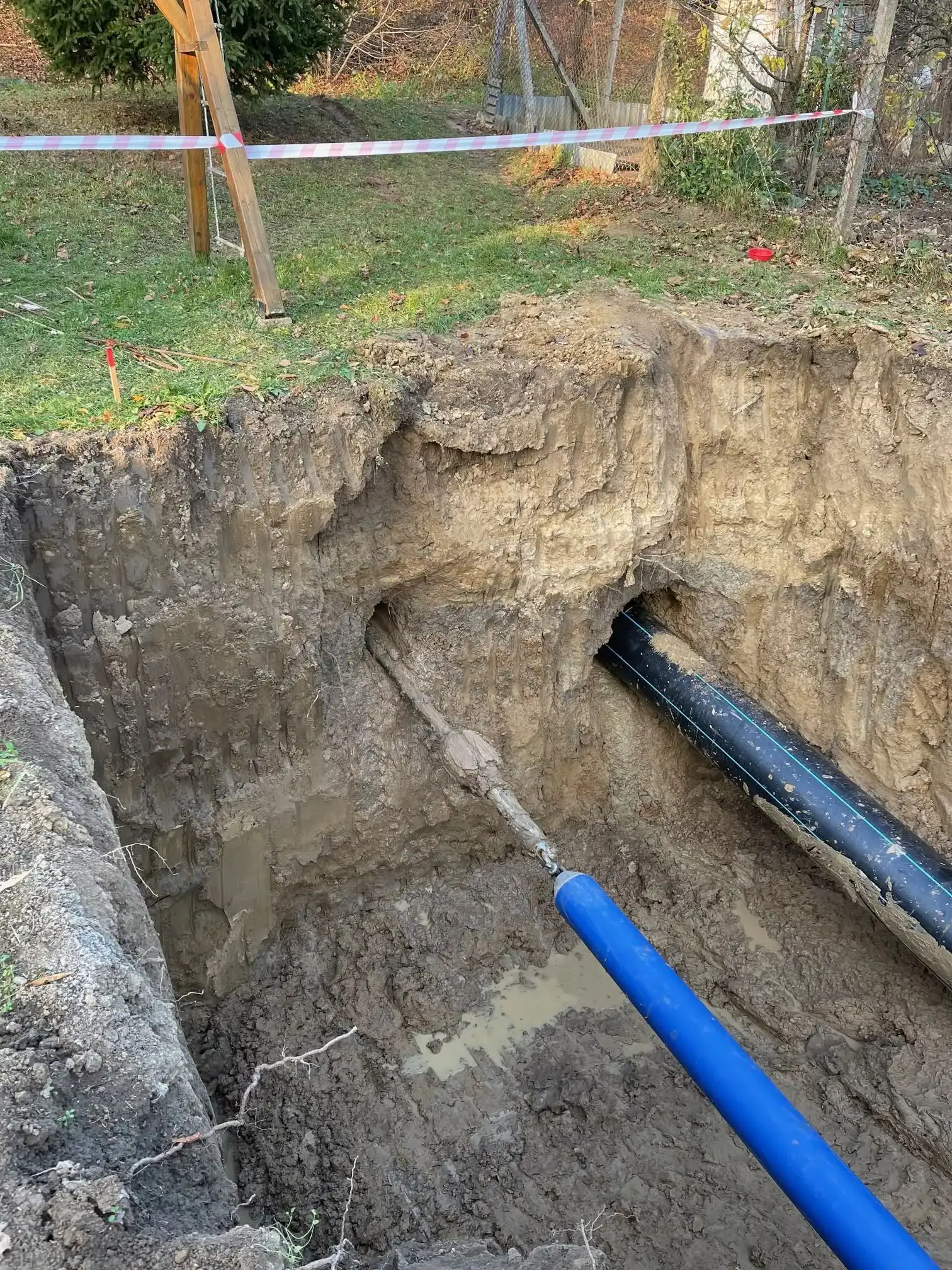

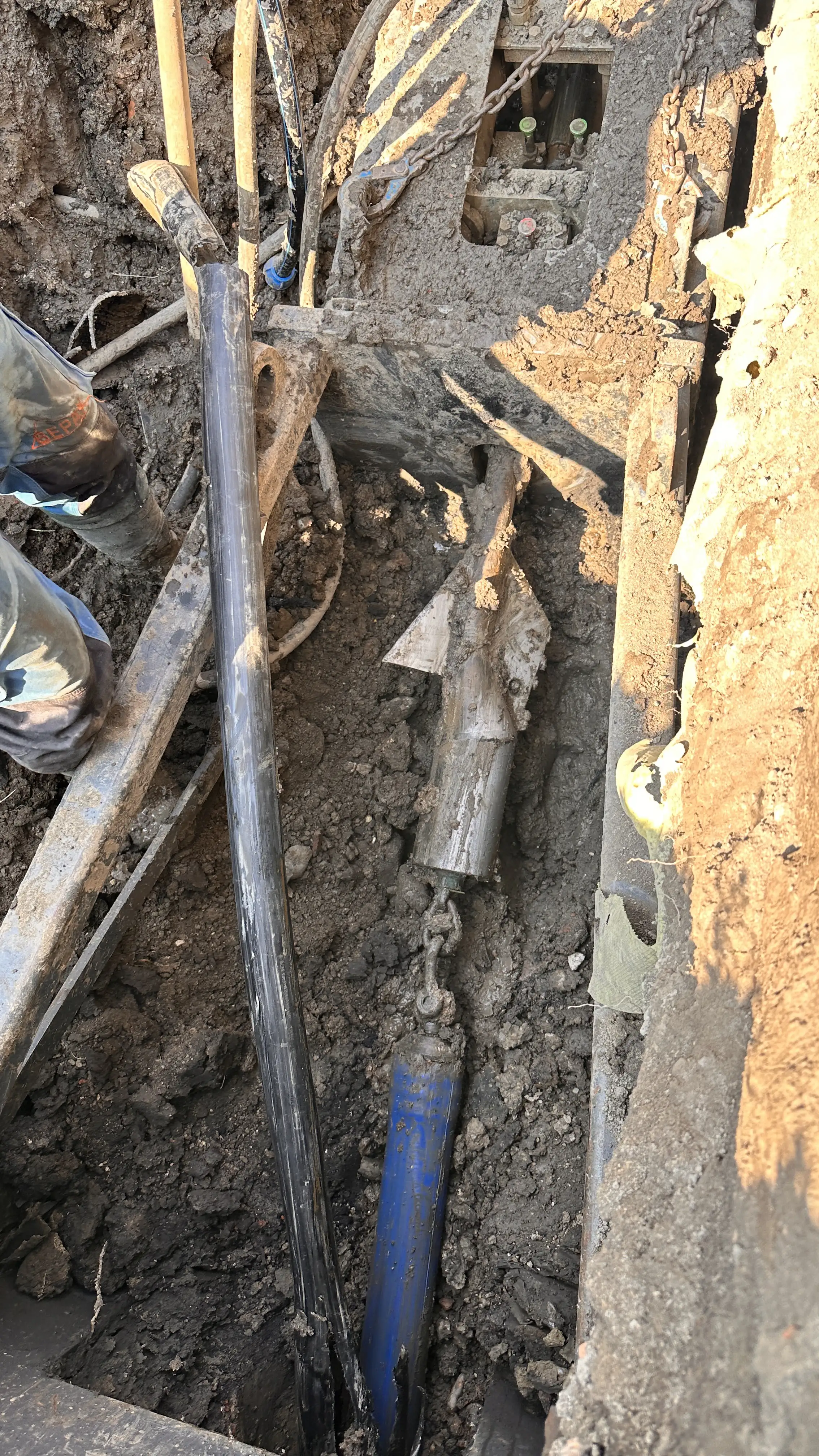

Berstlining - Rozrušenie a výmena potrubia
Postup realizácie:
Do existujúceho potrubia sa zavedie špeciálna rezná hlava.
Hlava pod vysokým tlakom roztrhne staré potrubie a zároveň zatiahne nové potrubie do vzniknutého priestoru.
Nové potrubie, zvyčajne vyrobené z odolného (napr. HDPE RC, tvárna liatina uzamknutá na zámkové spoje), preberá funkciu pôvodného potrubia.
Výhody berstliningu:
✅ Rýchla výmena potrubia bez nutnosti rozsiahlych výkopových prác.
✅ Možnosť zväčšiť priemer potrubia a tým zvýšiť jeho kapacitu.
✅ Univerzálne použitie – vhodné pre vodovody, kanalizácie aj plynovody.
Táto technológia sa čoraz viac využíva v mestských oblastiach a historických zónach, kde je zachovanie infraštruktúry nevyhnutné.

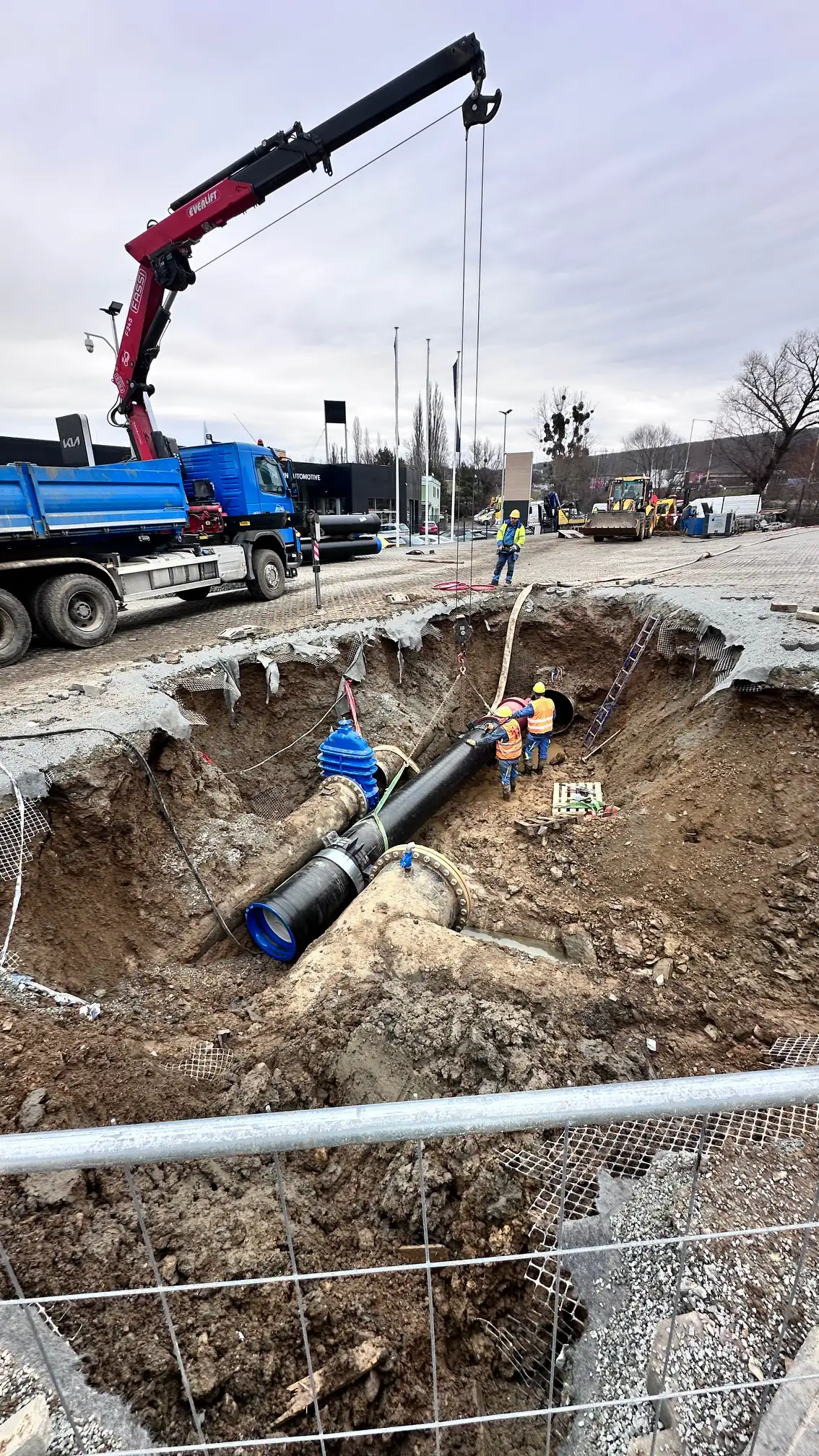

Relining - Sanácia potrubia bez jeho výmeny
Relining je bezvýkopová technológia určená na renováciu poškodených alebo zastaralých potrubí bez potreby ich úplnej výmeny. Pri tejto metóde sa do existujúceho potrubia vloží nové potrubie, ktoré obnoví jeho funkčnosť, automatický sa zmení jeho dimenzia na menší priemer. Relining sa často používa pri opravách vodovodných, kanalizačných a plynových potrubí, kde je dôležité minimalizovať zásahy do okolitého prostredia.
Postup realizácie reliningu:
1. Diagnostika a príprava potrubia
Staré potrubie sa najskôr dôkladne vyčistí, aby sa odstránili usadeniny, korózia a iné nečistoty (inkrusty) Následne sa vykoná kamerová skúška na posúdenie stavu potrubia a určenie vhodného postupu renovácie.
2. Vloženie nového potrubia
Do existujúceho potrubia sa zatiahne nové potrubie menšie o dimenziu pôvodného potrubia, medzi pôvodným a novým potrubím vznikne voľný medzi priestor. Sanačný materiál (napr. HDPE, HDPE RC, tvárnej liatiny uzamknutej na zámkovými spojmi).

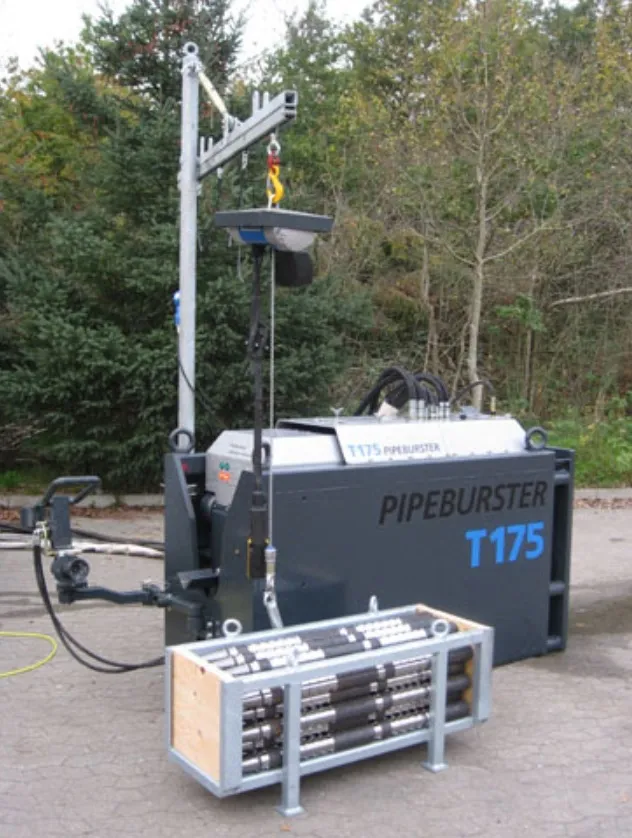

Scandinavian NO-DIG T87 Pipeburster
Naša firma disponuje dvoma strojmi Scandinavian NO-DIG T87 Pipeburster s ťažnou silou 87 ton a jedným strojom Scandinavian NO-DIG 175 Pipeburster s ťažnou silou 175 ton. Maximálna dimenzia zaťahovaného potrubia pri berstliningu je D600 mm, pričom skutočná dimenzia závisí od materiálu pôvodného potrubia a typu nového potrubia. Maximálna dimenzia zaťahovaného potrubia pri reliningu je D1000 mm, pričom skutočná dimenzia závisí od typu nového potrubia.
